在過去的近十年間，對(duì)在高溫下回轉(zhuǎn)窯內(nèi)受到壓縮應(yīng)力和拉伸應(yīng)力作用的耐火材料的性狀，做了深入的研究，同時(shí)有過很多相關(guān)的言論發(fā)布。然而，耐火材料在高溫下壓縮荷重造成的破壞性狀非常復(fù)雜，不僅受到加壓速度的影響，而且受到回轉(zhuǎn)窯內(nèi)材料微晶大小和化學(xué)成分的影響。在耐火材料的初期使用階段，即使產(chǎn)生了細(xì)小裂紋，內(nèi)襯耐火材料也不會(huì)被立刻破壞，因?yàn)楫a(chǎn)生的細(xì)小裂紋可釋放應(yīng)力，耐火材料的變形性狀還可以穩(wěn)定內(nèi)襯耐火材料的壽命。較關(guān)鍵問題還是對(duì)回轉(zhuǎn)窯耐火材料的破壞點(diǎn)在何處進(jìn)行正確定義，這是比較困難的。
        回轉(zhuǎn)窯中內(nèi)襯耐火材料反復(fù)受到由橢圓度而產(chǎn)生的應(yīng)力作用，但在高溫下耐火材料反復(fù)受到荷重時(shí)的數(shù)據(jù)卻幾乎沒有顯示過。即使在反復(fù)受到比實(shí)驗(yàn)室測(cè)定的破壞強(qiáng)度稍低些的應(yīng)力時(shí)，也可以估計(jì)出回轉(zhuǎn)窯內(nèi)耐火材料所受到的破壞。

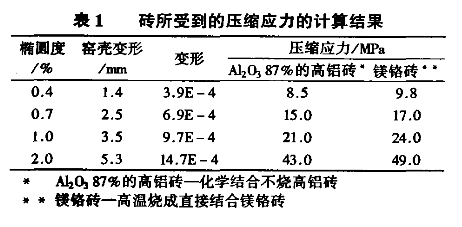

        如表1所示，對(duì)于窯內(nèi)代表性耐火材料，根據(jù)回轉(zhuǎn)窯的窯殼橢圓度換算出襯磚的變形，從而變形計(jì)算出了磚所受到的壓縮應(yīng)力的較大值。以較小的石灰回轉(zhuǎn)窯的條件求出了該值。作為計(jì)算用耐火材料，為了選擇高溫強(qiáng)度、蠕變值及高溫彈性模量等可靠的值，所以希望對(duì)與目前水泥回轉(zhuǎn)窯上通常使用的材質(zhì)有可能不同的情況加以了解。
本文章由豫暉回轉(zhuǎn)窯網(wǎng)提供：http://www.mfrf.com.cn/
回轉(zhuǎn)窯相關(guān)文章推薦：豫暉家針對(duì)回轉(zhuǎn)窯窯體橢圓度的研究
