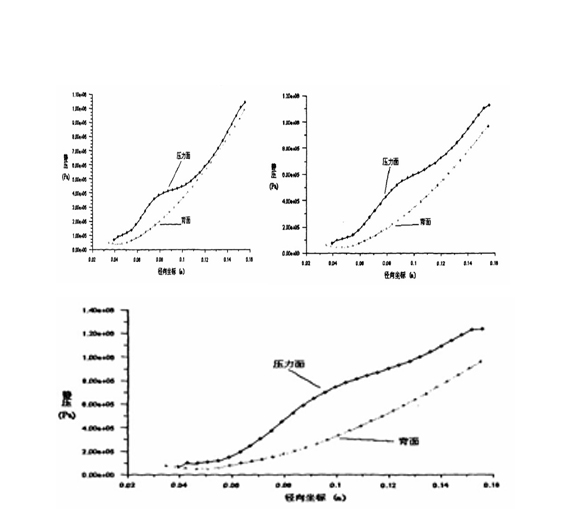

以上三個曲線圖所顯示的則為不同水泥回轉窯運轉工況下的蝸殼和轉輪內的靜壓分布。綜合來講，每一個工況中，只有與隔舌有接觸的地方壓力是比較小的，在葉輪的內部其他部位的壓力分布都是比較均勻的，每個葉片之間流道壓力的改變都基本相差無幾，從進口一直到出口是處于逐漸減少的趨勢的，這也證明了回轉窯葉輪里面流動所呈現的對稱性。
        在上述水泥回轉窯的工況曲線分布中，等值線的大體形狀類似弧形，中部是較為突出的，由進口到出口，彎曲度在逐漸增大，這和離心泵在回轉窯內的反轉運轉的收縮型流道情形是差不多的，在各個小流道的中心處，壓力梯度是均勻的產生變化的，如果流量較小時，靠近水泥回轉窯工作面的一側的壓力梯度所產生的變化就會很不穩定，如果是大流量時，其背面的變化情況就會非常差，這些和回轉窯內葉片表面的相對速度流場是相互對應的。
